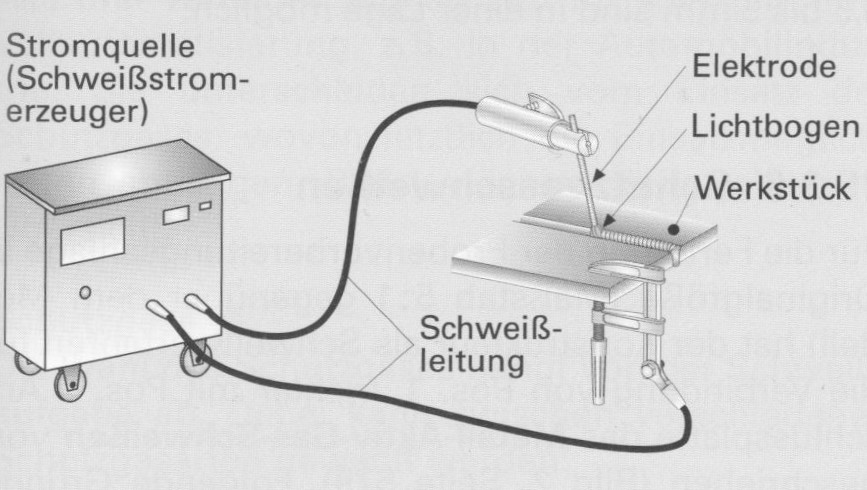

Bildquelle: Verlag Handwerk und Technik GmbH, Hamburg Fachkenntnisse Metallbauer und Konstruktionsmechaniker-Lernfelder 5-13/14, Auflage 3, Seite 577

1. Finden Sie das Schaltbild für den oben abgebildeten Aufbau.
   Hinweis:
   Es muss ein Schaltbild aus Spannungsquelle, Widerstand der Hinleitung, Widerstand der Rückleitung und dem Lichtbogen gezeichnet werden.
2. Der Widerstand der Hinleitung beträgt R₁ = 0,8 mΩ
   Der Widerstand der Hinleitung beträgt R₂ = 0,8 mΩ
   Die Lichtbogenspannung beträgt U_L = 28 V
   Als Schweißstom ist I = 100 A eingestellt.

   Ermitteln Sie den Gesamtwiderstand der Schaltung.
